部品カタログ！その1
こんにちは😃хироです！
今日は現物の機器を少し公開します！
いずれやりたいことの一つに『部品カタログ』があります。
これは、廃品として世に出回っていて私達が必死に集めている機器の寸法や配線方法、実車の使用実績や取り付け位置などを公開して、部品を再生させる時のお役に立ちたいとの思いから画策しています！
やっぱり部品買ったら動かしてみたいですよね^ ^
そんな時のお手伝いができればと考えております！
さて、第一弾は防護無線機です。
こちらは動画も出ておりますし、この動画は警音の再現に至っていませんので続編も企画しています。
ところで、本日はхироが不在の為動画の更新はありません。
明日も泊まりで出てしまいますので、更新までしばらくお待ちください^ ^
※言い訳が許されるなら、午前中に動画編集していたらパソコンがフリーズして、やり直してるうちに時間が来てしまったんですけどね😅
自動空気ブレーキを疑似再現する動画を作っていました💦
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
AW2 気笛をいじってみた！
こんにちは😃хироです！
以前動画を出しましたAW2気笛について少し追記しようと思います。
以前の動画で私はAW2を綺麗に剥離させて、磨いて仕上げました！
そこまでは良かったと思いますが反省点として、圧力が違ったと言うところです！
映像では490kPa近辺の圧力で吹鳴させていましたが、ご指摘頂いてよく国鉄の教本を読み返してみると元空気ダメから笛弁に繋いで、そこからダイレクトに気笛に空気を供給して鳴らしていました。
なので、正当としては元空気ダメ圧力の範囲ということになります。
元空気ダメ圧力は車種によっても異なりますが、概ね640-880程度が一般的です。
このかなり範囲が広い中でも『拘りのない人』が聞いてピーっ！と言わないといけないのです。
ただ、ワシ丸ドットコム！をご覧の皆様は『拘りのある』方がメインの層と認識していますので、その差異や私がご紹介しきれていない知識などで盛りあがって楽しんでいただけると、私としてはとても嬉しいです^ ^
さて、笛はストロー笛と同じで筒の中から跳ね返って共鳴して音を発していると以前ご紹介しました。
今回は規定より低い圧力での実演でしたので、リメイク版も出さねばなと考えていますが、今回の調整は下記のようになります。
長い方（低音側）
短い方（高音側）
大体10-15mmの範囲で調整して、あとはお好みで微調整すれば良さそうです！
圧力というより、圧縮空気の量に影響しますので
ホースは太いもの、カプラーは太いものを選ぶとよいでしょう！
今度は家の中ではなくてどこか広いところから防音室借りてやってみようと思います😅
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
https://twitter.com/washimarucom
#鉄道部品
#自宅運転台
#自宅乗務員室
防護無線機を設置する
こんにちは😃хироです！
昨日の動画はお楽しみいただけましたでしょうか？
まだの方はこちらからご覧下さい^ ^
さて、言わずと知れた異常時に周囲の列車を止める防護無線機
運転台からピピピピピっ！と言う断続音とともに乗っている列車が急停車したと言うご経験をお持ちの方もいらっしゃると思います。
さて、今回は幸運にもそんな防護無線機の操作部分を手に入れましたので、それっぽく動くようにしていこうと思います。
無線は免許が必要ですし、法律も私が把握しきれないところまで及んでいると思いますので、電波はむしろ絶対出さないように発信回路がないかもよく確認する必要があります！
あくまで『家の中で遊ぶ為の物』ですので、いい調子でボタンを押して遊んでいて、気付いたら近所の電車が止まっていたら洒落になりません💦

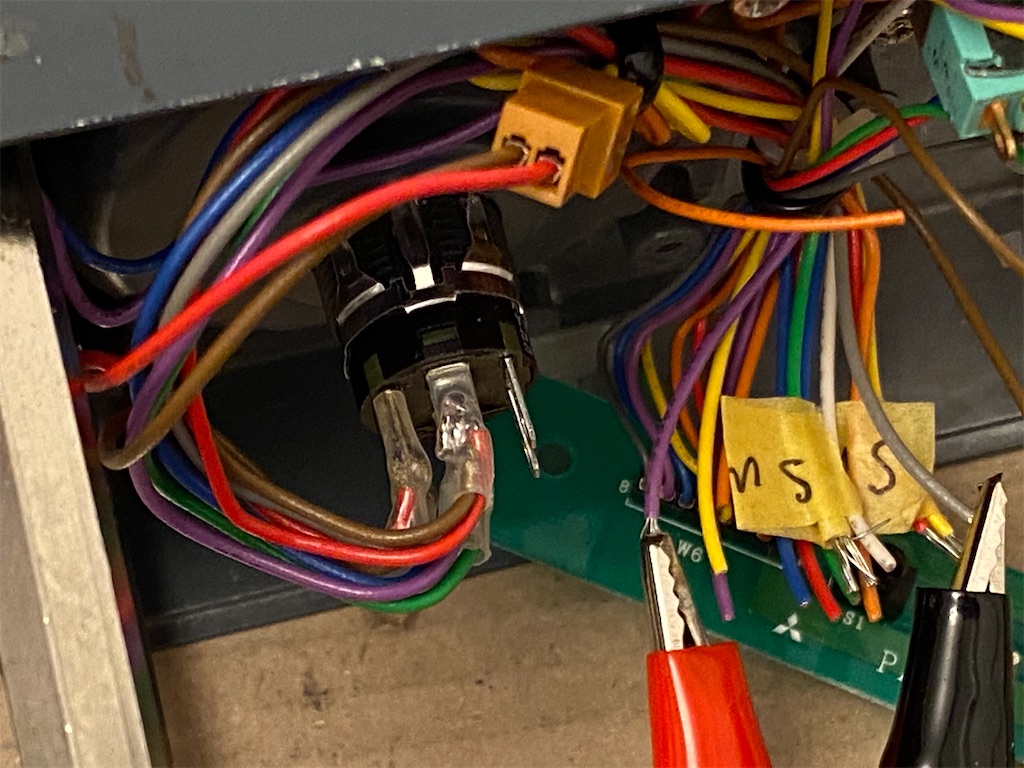

幸い？にして基板と言う基板はLEDのユニット基板しか入っていませんでした。
あとは、防護無線機の形をしたカバーにスイッチとランプが付いているだけのタダのダイキャストかなにかで出来た固い箱です！
防護無線機はバッテリーから電源を取って、変圧器で降圧して7.5Vが供給されていますが、発報ボタン内部のランプは更に低く5Vのものが入っていました。

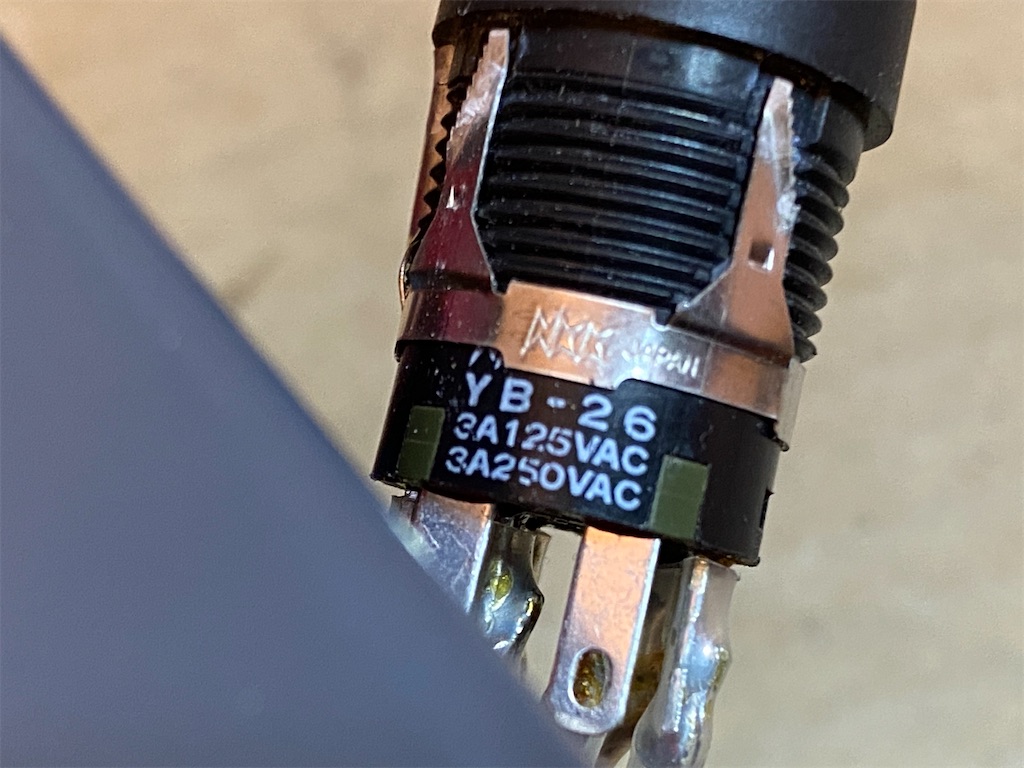

メーカーはNkkと言うメーカーのYB-26と言うスイッチで、メーカーのホームページによると配電盤などで使うことを想定したスイッチのようです。
厄介なのは内部のLEDは数種類あり、電圧は5.12.24Vのものがラインナップされています。
さらに困ったことに、抵抗の入っていないものもあります。
電源ランプの基板はチップ抵抗が実装されていたところを見ると、恐らく機器側で電流制限をしているのだろうとヤマを張って5V加えたところ、点きました^ ^
鉄道物は素直に市販品を使っている機器はほぼありませんが案の定今回もカタログにない、それも何も書いてないLEDがスイッチの中から出てきました。
これは単にLEDの脚が刺さってるだけですので、砲丸型LEDでも代用可能でした。
さて、電源ランプは単に基板へ通電すると点灯するだけです。
配線の色が赤がマイナスで、焦げ茶？がプラスで変な感じですが、ここは素直に7.5Vを掛けると点灯しました！
故障ランプと、他に２つランプがありますが、電源ランプ意外はいずれもトランジスタを介していて、コレクタ側で配線がつながっていましたので、これを点灯させるには対応する配線をマイナス側に繋げば良さそうです！
兎に角、7.5Vを作ったらこの基板にはダイレクトに電源電圧を流しておいた方が良さそうです。
あとは、警音ですね！
ここは発振回路を組んで擬似的にスピーカーから発報音を鳴らそうと思いますが、昨日の時点でまだ出来ていませんので完成次第動画とブログで公開します！
そうそう、動画内で出た物の回路図を公開して欲しい！とDMを頂くこともしばしばあり、気にはしていましたので時間を見て公開していきます！
本来このブログは動画内で見てゆっくり見たいなとか、印刷して図面の参考にしたいなと言う方向けに書庫的な感覚で解説しましたが、これだけブログ記事増えると探すの大変ですよね💦
しかも私は私で過去記事更新してたりします🤥
ワシ丸ドットコム！良くするプロジェクト！（今名前決めましたw）で動画のクオリティを上げるだけでなく、こう言う小さな問題や改善点が増えてきましたので、何か対策を考えたいと思います😌
私もみーくん♂もお話しは大好きですので、こうして欲しい！とか、こんなことが知りたい！など要望がありましたら遠慮なくコメントください！
同趣味の皆様の絡みは大歓迎です^ ^
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
https://twitter.com/washimarucom
#鉄道部品
#防護無線
#自宅運転台
テープの内容やデッキの話し （雑記）
こんにちは😃хироです！
今日のお題はテープの内容についてです！
またテープかよ🤧と思ったそこの貴方！週末はガッツリ鉄道模型のコントローラーを解説しますのでしばしお付き合いを😅💦
テープ、放送マニアの皆さん！お待たせ致しました！
やはりテープの内容で1番気になるのは内容と声優さんではないでしょうか？
私は声優さん名前で言われても誰一人知りませんので、○○バスの人！というような言い回しになってしまいますので、今回は内容について触れたいと思います☺️
随分昔、バス運転士の仕事をしていた頃に中央道の諏訪SAで偶然バスマニアのグループの方から私が運転していたバスの写真を撮らせて欲しいと声をかけられました！
確かに平成初期のスペースランナーで元ワンロマの貸切車が高速バスの運用に入っていてなかなかのゲテモノ感を醸し出していましたw（しかも季節運行！）
勿論絡みは大歓迎ですので、是非撮って下さい！と返事をして、たまたま載せっぱなしになっていた会社の貸切バスのパンフレットを渡したりして営業活動もしてきました😁
その時に、私もバス好きでテープや音合集めてるんですよ！と言うと声優さんの話になったのですが、
一つも話についていけず、世間の広さを感じたものです笑笑
その方はテープデッキが不動でお困りとのことで、個人的に連絡先交換しましたがそれ以降10年近く音信不通ですね😅
これ見てましたらまだ直せますのでご連絡下さい笑
さて、テープの内容は千差万別ですが、車外放送用のデッキがない会社では、車外放送は完全に無視しているか、車内放送と車外放送を交互に入れているか、はたまたCA-030A以後の機器であれば冒頭だけに収録して、あとはデッキが録音してその音声をドアや降車ボタンに合わせて鳴らしているかのパターンに分かれると思います。
バスや鉄道の機器は業務用機器ですので、あくまでその事業者毎の特注仕様と言うのが前提です。
その為、同じケースに入って同じ再生速度のテープでも、その仕様に合ったものでないと機能を使いきれない場合もあります。
音声が聞ければそれでも十分ですが、折角様々な機器との連動ができるものですから可能な限り使ってみたいと言う溢れんばかりの好奇心と執拗なオタク心の持ち主が、私でありワシ丸の視聴者様ではないかと思います←最高に褒めちぎってますよ？笑笑
そんな中でも、特に皆さんお好みのテープって必ずあるはずです！
ワシ丸ドットコム！の活動を始めるずっと前、ヤフオクで知り合った方からテープのCD化を依頼されたこともありましたが、地域によって本当に差異があるなと感じたものでした。
そのテープを忠実に、 更にイメージを上回る環境で聴く為には、やはりその事業者で使われていたデッキを知り、整備する事が大切と思います。
特注とはいえ、ベースになる機器はそれほど多くはありません。
ある程度過去の写真や手持ちのテープなどからデッキを特定することも可能と思います。
私は鉄道車両やバスの解体も何度か経験がありますが、部品として取り外した時は手間でも会社名と車号と取り外した日時は必ず書いていました。
マニアの私が自宅で部品にマジックでなにか書くと、それは価値を損なう行為ですが、制服を着た私が勤務中に書けば、それは立派な現場のメモ書きになります。
さて、皆さんはどちらのテープがお気に入りですか？
テープは興味ない！と言う方も、是非近所の路線の音声をゆっくり聞いてみてください^ ^
何か気付くことは意外とあるかもしれません！
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
キハ58のテープデッキが決まりました！
こんにちは！хироです！
さて、2020年度もままなく終わります！
キハ58は無理にでもひとまず形にしたいのでどんどんやりますよ！
後から修正はいくらでもできますから👍
と言う事で、キハ58運転台に搭載するワンマン機器を決定しました！
核となるテープデッキは
クラリオンのCA-010Aの1プログラム仕様
コントローラーはRCA142-100
整理券器はレシップのM10に決定しました！
これらの機器はスペースの都合上、運転台の本体に内蔵出来ませんのでコントローラーのみ本体に取り付け可能とし、ワンマン仕様にしない時は取り外せるようにしてあります！
これなら3セク路線のテープも聞けますし、JR九州のテープやJR東日本のテープも聴くことができます^ ^
欲張ってCA-040Aにしないことがかえってキハ58らしさを引き立てているように思います^ ^
勿論基本的な配線は同じですので、ヤル気になればすぐCA-040Aに載せ替えて北海道へも行けますよw
という事で、積んでみました！
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
【保存版】オートガイドシステムの結線について
こんにちは😃хироです！
今日はクラリオンのオートガイドシステム（AGS）の配線方法です！
対応する動画はこちら！
手元にクラリオンの結線図がありますので、それの情報で裏付けています。
線番号はカプラーに付いている純正の番号に基づきます。
業務用機器のため、特殊仕様が多数存在します。
カプラーに入っている配線と一致しない場合もあります（私も経験があります！）ので、線の色を優先してください。
また、あくまで基本的な結線であるため、加工によりお持ちの機器が破損してもワシ丸ドットコム！関係者は一切責任は負いませんので『完全に自己責任』で情報を活用してください。
さて、本題です！
配線色は
被覆の色/線の色
で表します。
例えば、黒い配線に緑の線が入っている場合は
黒/緑
のように表します。
対応機器は、CA-001A/B CA-010Aです。
CA-030、CA-040は確か同じですが、まだ動画用に実験していませんので未対応とします。
では、赤いカプラーをご覧下さい！
白いカプラーはコントローラーと繋ぎます。
赤いカプラーの配線は下記です。
1 黒 アース
2 青（ヒューズ）+24V
3 青/白 車内スピーカー ＋
4 黒/緑 車内スピーカー ー
5 緑/黄 車外スピーカー ＋
6 黒/緑 車外スピーカー ー
7 青/橙 運賃表示器 接点
8 緑/橙 運賃表示器 接点 電源
9 黄/赤 整理券 接点 電源
10 緑/赤 整理券 接点
11 茶 乗ドア（開時 +24V）
12 灰 外部？？
13 茶/赤 降ドア（開時 +24V）
14 白 モニタースピーカー ＋
15 黒 モニタースピーカー ー
16/17
18/19
特に11 茶 のドアスイッチは是非繋いでみてください！世界がドン！と広がります^ ^
私はキハ58運転台の車掌スイッチに繋いで整理券器とも連動させています！
ご参考までに^ ^
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！
https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
https://twitter.com/washimarucom
EF64の運転台
こんにちは😃хироです！
今日でなんと、ワシ丸ドットコム！の動画が通算100本！部品動画が64本目となります！
皆様からの高評価やコメントが原動力となっています！いつもありがとうございます😊
という事で、今回は大本命のEF64の運転台です！
これはхироとみーくん♂がまだ学生の頃作ったものになります。もう10年くらい前ですが😅
回路は前身のロクゴーのものですが、こちらに示します。
※ロクヨンの回路図は探し中です💦
単純に抵抗制御です。
ブレーキはFETを組み合わせて自動空気ブレーキの動きを擬似的に再現しています。
部品はロクヨンが廃車になり始めて集めやすい時期でしたので、必要なものプラスアルファは集めてあります！
なんと言ってもこの運転台の一番の特徴は分割出来るところでしょうか！
とにかく機関車の部品は一つ一つが重たい！
そして運転台も大きい！
という事で、ワシ規格を無視して分割式としたわけです！
そして更に、メーターパネルの部分もカプラー接続でワンタッチにしてありますので、ELタイプに交換することもできます！
前はユニットになっていましたが、出来が悪かったので解体して今は部品だけで保管しています😅
運転台作りもさまざまなバリエーションが考えられると思いますので、是非参加にしてみて下さい^ ^
それでは^ ^
鉄道部品の動画を上げています！
チャンネル登録の上ご覧下さい！ https://www.youtube.com/channel/UC_FYHJiiGowLNUH7XaR7boA/
https://twitter.com/washimarucom
#鉄道部品 #自宅運転台#EF64#トラコン#パワーパック#模型運転台
